Автономное энергоснабжение

Как технология D750 LoRa Mesh обеспечивает связь между строительными бригадами

 1. Начнем с очень конкретной проблемы: как строительной бригаде оставаться на связи при отсутствии сотовой связи?

На проектах по строительству горных дорог, тоннелей или на удаленных строительных площадках связь прерывается не потому, что у рабочих нет телефонов, а потому, что на объекте просто нет надежной сотовой сети.

Когда бригады перемещаются в долины, за склоны холмов или вдали от базовых станций, их телефоны могут сразу же переключиться в режим «Нет связи». Обычные двухсторонние радиостанции не зависят от сотовых сетей, но по мере расширения рабочей зоны и постоянного перемещения персонала и транспортных средств в зоне покрытия одной портативной радиостанции появляются «мертвые зоны».

Когда строительство стационарных коммуникационных вышек невозможно, и сеть должна перемещаться вместе с рабочей зоной, более практичным подходом является: использование D750 LoRa В качестве полевых коммуникационных терминалов используются портативные рации с ячеистой топологией, затем, в зависимости от площади объекта, добавляются мобильные ретрансляторы и стационарные узлы ячеистой топологии, объединяющие разрозненные точки связи в беспроводную сеть с возможностью многоканального подключения.

2. Почему на строительных площадках в горах в обычных радиоприемниках образуются «мертвые зоны»?

Традиционные радиостанции обмениваются данными, устанавливая прямую беспроводную связь между устройствами.

Когда два рабочих находятся близко друг к другу без существенных препятствий, связь обычно устанавливается без проблем. Но на строительной площадке в горах условия радиосвязи редко бывают идеальными. Гребни, повороты, долины, растительность, строения и постоянно меняющееся расстояние между людьми — всё это влияет на качество связи.

Что еще более важно, строительная площадка — это не стационарный офис. Сегодня бригада может быть сосредоточена у подножия горы; завтра она будет продвигаться к вершине. Техника и транспортные средства постоянно движутся. Один стационарный пункт часто не может охватить всю работу от начала до конца, и простая замена на более мощные портативные устройства также не решит всех проблем, связанных с рельефом местности.

  3. D750: Каждый член экипажа становится частью ячеистой сети.

В данном решении D750 — это не просто обычная портативная радиостанция, а мобильный коммуникационный терминал в сети LoRa Mesh.

Руководители объектов, техники по техническому обслуживанию, операторы оборудования и водители транспортных средств могут носить с собой D750 в зависимости от своих обязанностей. При небольших размерах рабочей зоны D750 могут напрямую формировать автономную ячеистую сеть объекта; по мере расширения зоны покрытия совместимые узлы, такие как Д6000, D6000E, Д6000Р, или Д7000 дальнейшее расширение сети.

D750 использует мощную конструкцию мощностью 8 Вт и поддерживает связь LoRa Ad-Hoc Mesh. В отличие от подходов, основанных на прямых каналах связи в одной точке, ячеистая сеть позволяет совместимым устройствам участвовать в передаче трафика. Когда устройство не может установить надежную прямую связь с целевым устройством, трафик может быть перенаправлен через другие узлы сети, расширяя зону покрытия от «зоны действия одного радиоустройства» до «сети, состоящей из множества узлов».

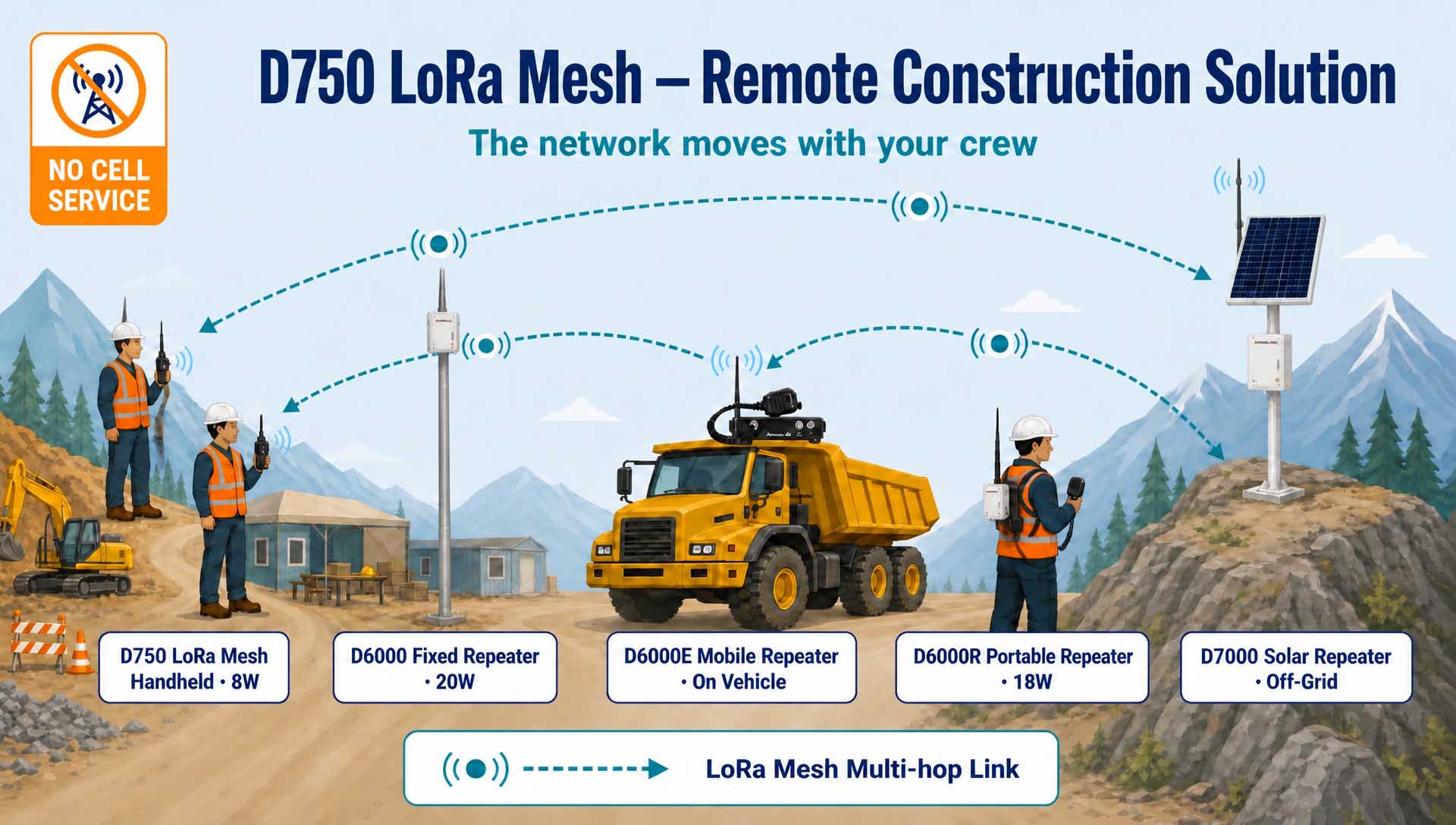

 4. Как восемь самолетов D750 образуют эффективную коммуникационную сеть для строительных работ?

Предположим, что в проекте строительства горной дороги задействовано 8 основных членов бригады: один прораб, два инженера-техника, два оператора техники, два техника по техническому обслуживанию и один водитель транспортного средства. Каждому выдается D750. Базовая конфигурация выглядит следующим образом:

· 8 портативных радиостанций D750 LoRa Mesh

· 1 × Автомобильный LoRa-ретранслятор D6000E, установленный на инженерной машине.

· Стационарные ретрансляторы D6000 или солнечные ретрансляторы D7000 добавляются в зависимости от рельефа местности и требований к зоне покрытия.

· Портативный ретранслятор D6000R для быстрого мобильного развертывания.

· Дополнительные стационарные узлы ячеистой сети/солнечные ретрансляторы в зависимости от рельефа местности и требований к покрытию.

Когда рабочая зона невелика, восемь устройств D750 образуют сеть связи непосредственно через LoRa Mesh. По мере продвижения работ в более отдаленные долины или за хребты, сеть расширяется за счет мобильных ретрансляторов или дополнительных узлов Mesh-сети.

  5. Установите ретранслятор на инженерном транспортном средстве: сеть перемещается вместе с экипажем.

Именно это отличает данное решение от стационарных систем связи. Когда место проведения работ меняется каждый день, установка совместимого ретранслятора LoRa — D6000E — на инженерную машину превращает эту машину в мобильный узел связи.

Например, когда бригады рассредоточены по разным рабочим точкам, а транспортное средство находится на относительно открытой или возвышенной местности, мобильный ретранслятор на борту помогает операторам D750 в разных зонах поддерживать связь. По мере продвижения работ транспортное средство и его ретранслятор перемещаются вместе с ним. Сеть больше не зависит от стационарной инфраструктуры; ее можно переконфигурировать по мере продвижения строительства.

  6. Одного ретранслятора недостаточно? Пусть сигналы LoRa продолжают передаваться дальше.

Если рабочая зона расширится, одного устройства D6000E может оказаться недостаточно для покрытия всего пространства. В этом случае, в зависимости от условий на объекте, следует добавить стационарные ретрансляторы D6000, портативные ретрансляторы D6000R или солнечные ретрансляторы D7000, чтобы передача сигнала осуществлялась поэтапно через несколько совместимых узлов. Например:

· D750 → Мобильный ретранслятор → Портативный ретранслятор D6000R → D750

· Или на более сложной конфигурации: D750 → Узел 1 → Узел 2 → Узел 3 → Команда узла

Ценность многоканальной связи заключается не просто в «усилении сигнала». Она позволяет нескольким совместимым узлам объединяться в расширяемую коммуникационную сеть. Для проектов с длинными линейными участками, сложным рельефом и постоянно меняющимися рабочими зонами эта архитектура гораздо более гибкая, чем использование одной фиксированной точки связи.

  7. Нет подключения к электросети? Добавьте ретрансляторы LoRa на солнечных батареях.

В горном строительстве существует еще одна распространенная проблема: лучшие места для установки ретранслятора часто оказываются самыми труднодоступными с точки зрения электроснабжения. Вершины холмов, повороты дорог, удаленные рабочие точки и временные зоны проведения работ могут не иметь стабильного электроснабжения от сети.

В таких случаях развертывайте узлы ретрансляторов LoRa с солнечными батареями (стационарные ретрансляторы D6000, портативные ретрансляторы D6000R) по мере необходимости, поддерживая удаленные узлы в ячеистой сети в течение длительного времени. Таким образом, более полная схема развертывания выглядит следующим образом: 8 × портативных радиостанций D750 + 1 × мобильный ретранслятор (D6000R или ретранслятор D6000E, устанавливаемый на транспортное средство) + 1 × стационарный ретранслятор D7000 с солнечными батареями. Члены экипажа используют свои D750 для повседневной связи; ретранслятор D6000E, устанавливаемый на транспортное средство, перемещается вместе с экипажем; ретранслятор с солнечными батареями обеспечивает постоянный сетевой узел в критически важном месте. Вместе эти три уровня образуют более стабильную ячеистую сеть LoRa на объекте.

  8. Для каких типов строительных проектов подходит это решение?

Это подходит для проектов, сочетающих в себе две характеристики: «отсутствие надежной сотовой сети» и «постоянно меняющаяся рабочая зона». Например:

· Строительство горных дорог и автомагистралей

· Развитие инфраструктуры в отдаленных районах

· Строительство туннелей и входов в туннели

· гидроэнергетические и энергетические проекты

· Крупномасштабные инженерные проекты на открытом воздухе

· Временное строительство дорог и мостов.

· Ремонт дорог после стихийных бедствий и аварийно-спасательные работы

Если на объекте уже есть стабильное покрытие 4G/5G, то PoC-связь является допустимой альтернативой. Но для зон с полным отсутствием сотовой связи автономная сеть LoRa Mesh предлагает другой подход к связи.

  9. Как спланировать ячеистую сеть LoRa на базе D750

Не начинайте с подсчета необходимого количества устройств — начните с самого сайта.

Для начала оцените размеры рабочей зоны и места концентрации персонала.

Во-вторых, обратите внимание на факторы рельефа, влияющие на распространение радиоволн: долины, склоны холмов, туннели, сооружения.

В-третьих, изучите маршруты движения транспортных средств и выясните, можно ли установить мобильный ретранслятор на транспортное средство.

В-четвертых, определите подходящие места для стационарных узлов ячеистой сети. В-пятых, решите, сколько устройств D750, мобильных ретрансляторов и стационарных/солнечных узлов необходимо установить, исходя из фактических требований к покрытию. На реальную дальность действия влияют рельеф местности, положение антенны, высота установки, окружающая среда и конфигурация оборудования, поэтому окончательное развертывание следует корректировать на основе полевых испытаний, а не основываться только на теоретических показателях дальности.

  10. Почему комбинация D750 + мобильный ретранслятор + Mesh-узел более практична

Для постоянно меняющейся строительной площадки такое сочетание решает три различные проблемы:

D750 — решает проблему «как люди общаются». Каждый член экипажа имеет при себе портативную радиостанцию ​​LoRa Mesh для ежедневной голосовой связи.

Мобильный ретранслятор — решает проблему "как перемещаются узлы". Устройство D6000E устанавливается на инженерную машину, что позволяет перемещать сеть вместе с рабочей зоной; когда персоналу необходимо быстро переместить узел связи, портативный комплект ретранслятора D6000R является оптимальным решением.

Стационарный/солнечный сетчатый узел — решает проблему "обеспечения покрытия в отдаленных районах". Стационарные узлы, расположенные на возвышенностях, вершинах холмов или в районах, не подключенных к электросети, способствуют расширению сети на большее расстояние.

В итоге вы получаете не просто «радиоприемник плюс усилитель сигнала». Это коммуникационная сеть LoRa Mesh, которую можно адаптировать к изменениям на строительной площадке.

  11. Пример конфигурации развертываемого проекта

Рассмотрим проект строительства горной дороги: 8 основных членов бригады занимаются управлением площадкой, эксплуатацией оборудования, техническим обслуживанием и отправкой техники. Каждый из них оснащен устройством D750; один мобильный ретранслятор LoRa D6000E установлен на инженерной машине; один ретранслятор LoRa D7000 с солнечными батареями развернут в удаленном, возвышенном месте без подключения к электросети. Ежедневные каналы связи автоматически прокладываются через совместимые узлы в зависимости от текущего состояния сети.

По мере продвижения бригады вперед, ретранслятор в транспортном средстве перемещается вместе с ней; когда новая рабочая зона выходит за пределы текущего покрытия, добавляются узлы ячеистой сети — нет необходимости перестраивать всю коммуникационную инфраструктуру. Для команд, которым приходится продолжать работу в горах без сотовой связи, основная ценность очевидна: заставить сеть адаптироваться к строительной площадке, а не заставлять площадку адаптироваться к фиксированной инфраструктуре.

  12. Как распределяется работа между ретрансляторами LoRa в Канлонге?

Для упрощения комбинирования решения в любых условиях эксплуатации, линейка ретрансляторов охватывает различные функции:

Стационарный ретранслятор D6000: для стационарных точек связи — строительных лагерей, возвышенностей на склонах, вдоль дорог или в любом другом месте, где требуется непрерывное покрытие сетью.

Автомобильный ретранслятор D6000E: Устанавливается на инженерные машины, перемещается вместе с экипажем и обеспечивает мобильный узел связи для динамично развивающихся рабочих зон.

Комплект портативного ретранслятора D6000R: Встроенный аккумулятор емкостью 10 000 мАч, динамик-микрофон, складная антенна и рюкзак — для временных точек связи без стационарного крепления, переносимых персоналом или быстро перемещаемых.

Солнечный ретранслятор D7000: Для удаленных мест, не подключенных к централизованной электросети; работает на солнечной энергии, обеспечивая долговременное стационарное функционирование ячеистой сети на возвышенностях, вершинах холмов или в отдаленных районах.

Эти четыре ретранслятора не заменяют друг друга. Они объединяются на всех «стационарных точках, мобильных точках, временных точках и точках, не подключенных к электросети».

Часто задаваемые вопросы

1. Может ли D750 работать там, где нет сотовой связи?

Да. Технология LoRa Mesh в камере D750 не зависит от сотовых сетей 4G/5G, что делает её подходящей для связи в полевых условиях, где покрытие сотовой связи нестабильно.

2. Что означает «радиостанция D750 LoRa»?

D750 входит в экосистему Kanglong LoRa Ad-Hoc Mesh и функционирует как портативный коммуникационный терминал в совместимых ячеистых сетях.

3. Всегда ли восьми камерам D750 нужен ретранслятор?

Не обязательно. Необходимость ретранслятора зависит от размера рабочей зоны, рельефа местности, распределения персонала и фактических требований к покрытию. Роль ретранслятора заключается в дальнейшем расширении или увеличении зоны покрытия сети.

4. Зачем устанавливать мобильный ретранслятор на инженерную технику?

Поскольку рабочая зона постоянно перемещается, установка совместимого ретранслятора на транспортном средстве позволяет узлу связи перемещаться вместе с бригадой и транспортными средствами — это идеально подходит для временных или динамичных строительных площадок.

5. Поддерживает ли LoRa Mesh многошаговую передачу данных?

Да. Совместимые устройства Kanglong LoRa Mesh могут передавать сигналы между несколькими узлами. Точное количество перехватов и реальное покрытие зависят от конфигурации устройства и условий на объекте.

6. Что делать, если на вершине холма не будет электричества?

Рассмотрите возможность использования ретранслятора LoRa с солнечными батареями, исходя из требований проекта, для создания стационарного узла ячеистой сети в удаленных местах.

7. Может ли D750 напрямую взаимодействовать с DMR или аналоговыми радиостанциями?

Нет. Kanglong LoRa — это автономная коммуникационная экосистема LoRa Mesh. Она не может напрямую взаимодействовать с системами DMR или аналоговыми системами, и смешивание различных систем в одной сети не рекомендуется.

8. Каков фактический радиус действия связи у D750?

Единого фиксированного значения не существует. На производительность влияют горный рельеф, затенение от хребтов, положение антенны, высота установки и количество узлов. Рекомендуется проводить тестирование на месте и планирование сети для каждого конкретного проекта.

9. Подходит ли это решение для краткосрочных проектов?

Да. Мобильные ретрансляторы и узлы ячеистой сети можно настраивать в зависимости от изменения рабочей зоны, что делает это решение особенно подходящим для временных работ, дорожного строительства, проектов в отдаленных районах и аварийного ремонта.

10. Как определить, сколько устройств D750 и ретрансляционных узлов мне потребуется?

При планировании учитывайте площадь объекта, количество персонала, маршруты движения транспортных средств, рельеф местности, зоны отсутствия связи и необходимость стационарного удаленного покрытия. Компания Kanglong может помочь в дальнейшем проектировании сети LoRa Mesh на основе информации о вашем объекте.

Примечание: Фактическое покрытие сети LoRa Mesh зависит от местных правил радиосвязи, частотных диапазонов, рельефа местности, антенн, высоты установки, окружающей среды и конфигурации оборудования. Окончательная конфигурация для конкретного проекта должна определяться в соответствии с нормативными требованиями целевого рынка и результатами испытаний на месте.
