В современной строительной инженерии бетон и сталь являются одновременно и конструктивными чудесами, и электромагнитными барьерами. Для многоэтажных зданий высокой плотности застройки, небоскребов и обширных многоуровневых подземных комплексов эта конструктивная масса представляет собой крайне неблагоприятный ландшафт распространения радиочастотного сигнала. Традиционные коммуникационные системы вынуждают инженеров и специалистов по эксплуатации зданий идти на неэффективный компромисс: либо мириться со строгими физическими ограничениями прямой видимости, характерными для автономного оборудования, либо мириться с растущими ежемесячными эксплуатационными расходами, абонентской платой за платформу и глубокими структурными «мертвыми зонами», характерными для сотовых сетей типа «нажми и говори» (PoC).
Чтобы преодолеть этот многолетний компромисс, компания KangLong Radio предлагает архитектурный сдвиг парадигмы. Внедрение автономной децентрализованной сетевой структуры, исключающей зависимость от базовой инфраструктуры, позволяет крупным промышленным предприятиям обеспечить абсолютное покрытие сверху донизу в самых разных вертикальных и подземных условиях. В данном документе анализируются технические механизмы, встроенные алгоритмические правила и стратегии локализованного развертывания, используемые для обеспечения бесперебойной связи в 22-этажном высотном здании с 9-уровневым глубоким подвалом.
В традиционной радиотехнике попытка обеспечить связь между 22-этажным надземным зданием и 9-уровневым комплексом глубоких железобетонных подвалов с использованием стандартных аналоговых систем PMR или цифровых систем DMR сопряжена с серьезными физическими и финансовыми трудностями. Исторически единственным жизнеспособным методом обеспечения проникновения сигнала через такие толстые бетонные перекрытия было внедрение распределенной антенной системы (DAS) внутри помещений или обширная коаксиальная кабельная сеть.
УСТАРЕВШИЕ АНАЛОГОВЫЕ И DMR-ИНФРАСТРУКТУРНЫЕ УЗКИЕ МЕСТА
Чрезмерные капитальные и трудовые затраты: для обеспечения покрытия инженерным бригадам требуется вертикальная установка. сотни метров толстых коаксиальных радиочастотных кабелей с низкими потерями или излучающие фидеры с утечками по всей центральной части стояков. Это требует проведения масштабного бурения через многочисленные конструктивные противопожарные перегородки, прокладки большого количества кабельных лотков и т. д. Внедрение дорогостоящих разветвителей мощности, двунаправленных линейных усилителей (BDA) и соединителей. Реализация Этот процесс часто растягивается на недели, поглощая огромные бюджеты на ручной труд и строительные работы. модификации. Кроме того, любые физические повреждения кабеля или окисление соединений, вызванные подземной влажностью, могут привести к проблемам. Изолировать всю сеть, превратив поиск неисправностей внутри скрытых бетонных труб в невыполнимую задачу.
Преимущества беспроводной матрицы Канглонг
Полностью бесинфраструктурное развертывание: архитектура KangLong LoRa ad-hoc mesh исключает необходимость в вертикальном радиочастотном фидере. Линии, внешняя кабельная разводка и структурные изменения конструкции полностью исключают необходимость в дополнительных настройках. Каждый релейный узел автоматически конфигурируется. Благодаря беспроводной связи сроки развертывания сокращаются с недель до нескольких часов. Не нужно прокладывать кабели между этажами, нет необходимости в этом. Нет необходимости зачищать кабели и обслуживать сложные инженерные сети. Такой подход, позволяющий начать с чистого листа, позволяет напрямую разрезать оборудование. Снижение затрат на распределение ресурсов и трудозатрат более чем на 80%, что гарантирует высокоустойчивую, адаптивную топологию сети, которая естественным образом расширяется вместе с планировкой здания.
Возможность проникать в глубоко экранированные структурные среды без использования мощных централизованных базовых станций. Используется протокол LRAN (Long Range Automatic Networking) 1.0. Разработан компанией KangLong Radio. Пользовательский протокол цифровой сети преобразует автономные терминальные устройства в интеллектуальные динамические маршрутизирующие узлы.
В основе аппаратной части лежит промышленный микроконтроллер серии STM32F4, обеспечивающий высокоскоростную обработку алгоритмов. Выполнение осуществляется с помощью сверхнадежного приемопередающего модуля SX1278, работающего в диапазоне УВЧ 400–510 МГц. Вместо того чтобы полагаться на потребительские ячеистые топологии, которые страдают от серьезных коллизий пакетов данных и задержек. В LRAN 1.0, из-за ухудшения качества передачи голоса, используется специальная цифровая матрица скремблирования и... Встроенное программное ядро вокодера, управляемое аппаратным модулем WT2031. Такая конфигурация обеспечивает высокую производительность.
Сжатые цифровые голосовые пакеты, обеспечивающие абсолютную разборчивость даже в условиях экстремальных потерь сигнала. регистрирует коэффициент битовых ошибок (BER) менее 5% при сверхчувствительном пороговом значении приемника -120 дБм.

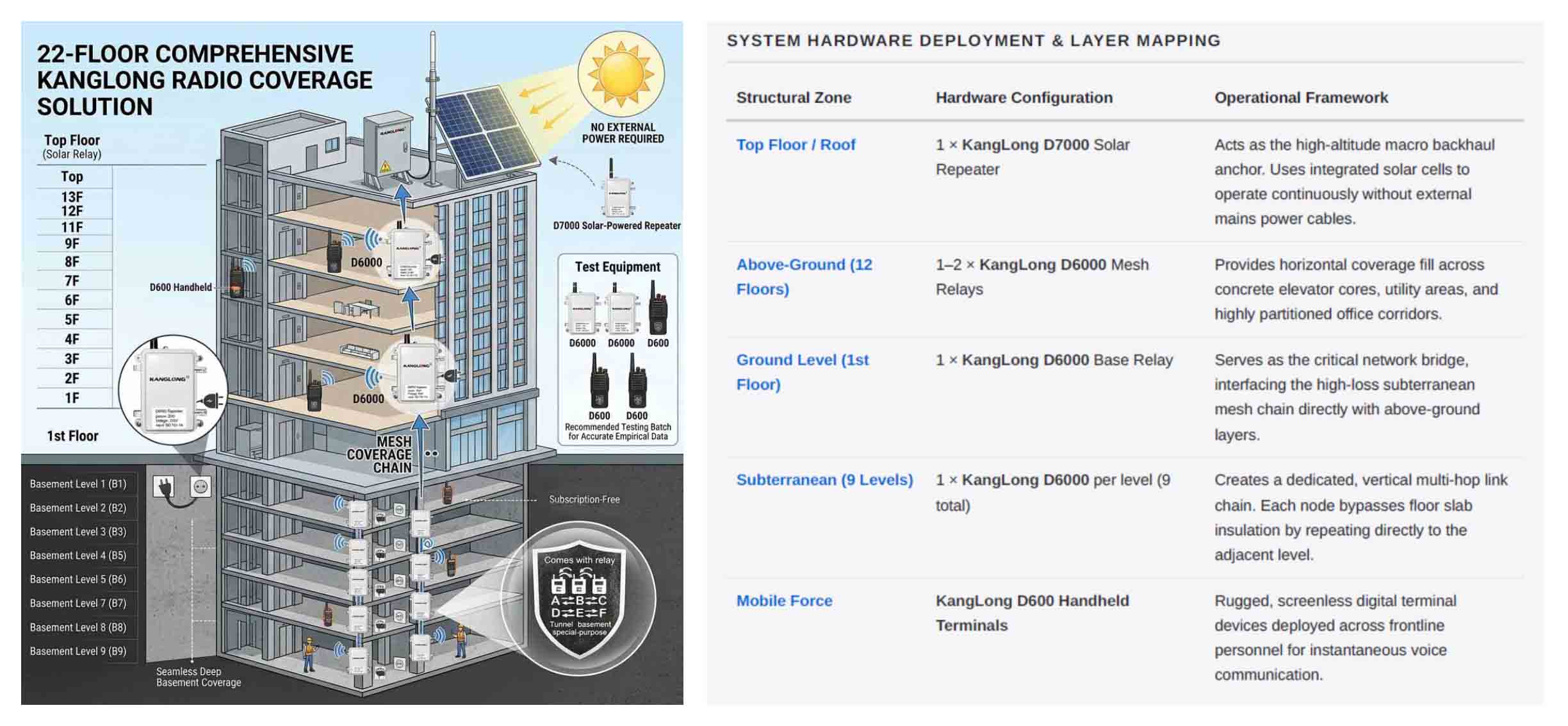

Для преодоления значительного структурного ослабления девятиуровневого подвального комплекса требуется непрерывная вертикальная конструкция. Беспроводной каскад. Линейная топология, охватывающая несколько этажей, создается путем развертывания децентрализованных узлов в критически важных структурных точках. поперечные сечения, позволяющие сигналам обходить физические препятствия и преодолевать структурные границы.
Поскольку железобетонные плиты перекрытия эффективно нейтрализуют горизонтальные радиочастотные волны, передача, исходящая от Самый глубокий подземный бункер на 9-м подземном уровне не имеет прямого доступа к открытому воздуху. При такой топологии... Реле D6000 на 9-м уровне подвала принимает сигнал локально и направляет его вертикально к реле 8-го уровня. Пакет Каскад за каскадом поднимается через 9 подвальных уровней, пока не достигнет точки перехода на первый этаж. Отсюда он и начинается. С этой точки зрения пакет распространяется в верхние конструкции и усиливается автономной системой D7000 Solar. Ретранслятор на крыше, обеспечивающий полную безопасность канала связи.
Основная проблема в самоорганизующихся ячеистых сетях — предотвращение штормов репликации пакетов. Если каждый узел будет слепо игнорировать эти штормы, это может привести к тому, что каждый узел начнет действовать вслепую. При повторной передаче каждого обнаруженного сигнала спектр немедленно подвергается коллизиям данных и блокировкам сети. LRAN 1.0 Эта проблема решается путем выполнения телеметрии в реальном времени на встроенном периферийном устройстве процессора STM32F4. При переключении в автономный режим маршрутизации каждое устройство KangLong анализирует входящие пакеты. атрибуты, основанные на строгих пороговых условиях:
Если (SNR ≥ SNR_Limit) И (RSSI ≥ RSSI_Limit) → Обход пересылки (сохранение сетевого слота)
Если (SNR) < SNR_Limit) ИЛИ (RSSI) < RSSI_Limit) → Инициировать динамическую матрицу пересылки
Параметры системы оптимизированы на заводе и имеют предельное значение отношения сигнал/шум (SNR_Limit) равное 20, а принимаемый сигнал... Предел уровня сигнала (RSSI_Limit) составляет -70 дБм.
Например, когда сотрудник службы безопасности на 3-м этаже общается с членом команды на 4-м этаже, Соседний ретранслятор D6000 считывает пакет данных. Телеметрия показывает отношение сигнал/шум 24 и уровень сигнала RSSI -52 дБм. Распознавание Благодаря тому, что портативные терминалы имеют достаточный запас прямой связи, реле остается беззвучным, сохраняя канал.
емкость. И наоборот, когда инженер по техническому обслуживанию передает сигнал из экранированного электрического колодца на цокольном этаже (уровень 3) до На уровне земли, прибор D6000 уровня 2 улавливает ослабленный сигнал с отношением сигнал/шум 18. Поскольку этот показатель падает... ниже пороговой переменной (SNR) < 20), маршрутизирующий механизм мгновенно перехватывает, оцифровывает и ретранслирует сигнал. пакет, обеспечивающий структурное проникновение без потери данных.
Хотя моделирование архитектурного программного обеспечения обеспечивает прочную теоретическую основу, локализованные структурные переменные, такие как Различия в плотности арматуры, низкоэмиссионные покрытия из стекла и стальные воздуховоды систем отопления, вентиляции и кондиционирования воздуха требуют эмпирической проверки в реальных условиях. обеспечить полное утверждение на месте.
Рекомендуемый комплект для полевой проверки:
3 × KangLong D6000 Mesh Relays: размещены вертикальной цепочкой по наиболее изолированным подземным участкам и
Зоны на уровне земли для проверки устойчивости многоступенчатого каскада каналов связи.
2 портативных терминала KangLong D600: используются в качестве мобильных тестовых точек для отслеживания падения уровня сигнала на границе зоны покрытия. Выполнять стресс-тестирование в реальных условиях и отслеживать обновления каналов голосовой связи.
Использование этого протокола тестирования позволяет инженерным группам анализировать истинные значения затухания сигнала, точно настраивать программные модификации и окончательно определять физическое размещение устройств. Такой эмпирический подход гарантирует оптимальную производительность сети с первого дня, избегая избыточного резервирования оборудования и обеспечивая бесперебойную, критически важную голосовую связь по всей многоуровневой корпоративной сети.
Переход к беспроводной ячеистой топологии без собственной инфраструктуры представляет собой решающее операционное улучшение для промышленных комплексов. Заменив обширные физические кабельные сети автономными, управляемыми алгоритмами маршрутными узлами, предприятия устраняют уязвимости, связанные с повторяющимися подписками, и проблемы, связанные с одноточечной системой. С KangLong Radio критически важная коммуникационная инфраструктура естественным образом интегрируется в вашу архитектуру, обеспечивая легкое, надежное и экономичное подключение, разработанное для современной промышленной эпохи.
